TST – TROFAZNI SREDNJENAPONSKI TRANSFORMATORI
Tipična upotreba
- distrtibucija elektricne energije
- elekro energetki pretvarači
- specijalne mašine
- prenos električne energije
Osnovne karakteristike
- galvanski odvojeni namotaji
- izolaciona klaca F (155°C)
- ambijentalni uslovi -25 do 40°C
- frkvencija 50/60Hz
Projektovano i testirano u skladu sa:
- IEC/EN 60076-11
KARAKTERISTIKE

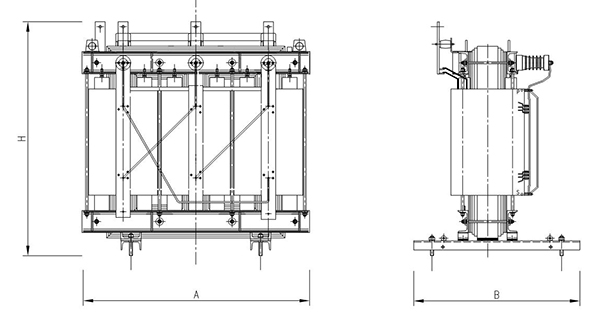

Orijentacione vrednosti dimenzija, mase i napona kratkog spoja
|
Snaga |
Primar |
Sekundar |
uk |
A |
B |
H |
Gubici P0 |
Gubici Pk120 |
masa |
|
(kVA) |
(kV) |
(V) |
(%) |
(mm) |
(mm) |
(mm) |
(mm) |
(mm) |
(kg) |
|
50 |
do 10 |
400 |
4 |
1000 |
770 |
1080 |
350 |
1400 |
520 |
|
100 |
do 10 |
400 |
4 |
1020 |
770 |
1130 |
440 |
2000 |
620 |
|
160 |
do 10 |
400 |
4 |
1200 |
770 |
1130 |
610 |
2700 |
845 |
|
250 |
do 10 |
400 |
4 |
1290 |
850 |
1180 |
820 |
3500 |
1230 |
|
315 |
do 10 |
400 |
4 |
1290 |
850 |
1320 |
1100 |
4300 |
1310 |
|
400 |
do 10 |
400 |
4 |
1380 |
850 |
1350 |
1150 |
4900 |
1660 |
|
500 |
do 10 |
400 |
6 |
1380 |
850 |
1480 |
1350 |
6400 |
1570 |
|
630 |
do 10 |
400 |
6 |
1530 |
900 |
1520 |
1370 |
7600 |
2060 |
*Napomena:
Za poručivanje stansdarnih vrednosti napona i snaga, definisati upit kao TST Snaga(kVA)-Primar(kV).Sekundar(V)
Primer: trofazni srednjenaponski transformator 400kVA, 10.5 kV primarni napon, 400V sekundarni napon. Upit definisati kao TST 400-10,5.400

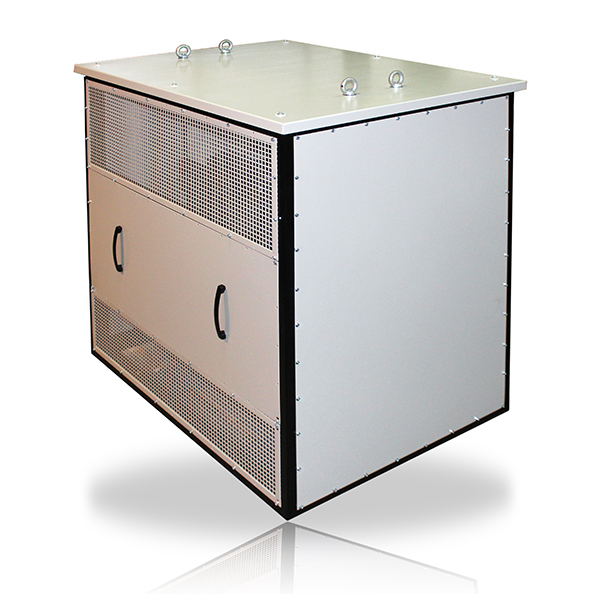

Za sve druge nestandardne naponske nivoe i snage, obratiti se direktnim zahtevom. Takodje, na specijalan zahtev moguća je isporuka transformatora u kućištu IP21, kao i temperaturnih sondi sa temperaturnim relejom.
