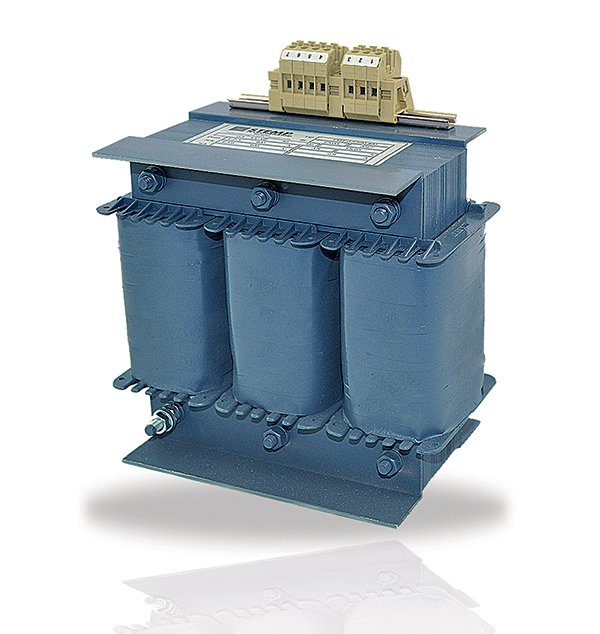

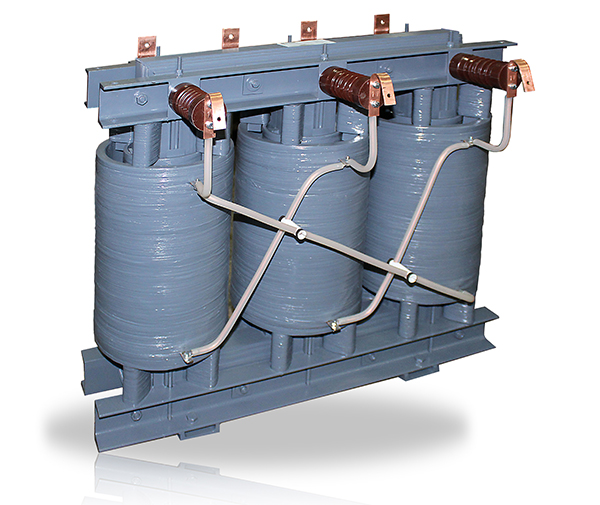

TMT – TROFAZNI MREŽNI TRANSFORMATORI
Tipična upotreba
- napajanje snažnih potrošača
- elekro energetki pretvarači
- specijalne mašine
- prenos električne energije
Osnovne karakteristike
- galvanski odvojeni namotaji
- izolaciona klaca F (155°C)
- ambijentalni uslovi -25 do 40°C
- frkvencija 50/60Hz
Projektovano i testirano u skladu sa:
- IEC/EN 61558-2-2
- VDE 0570-2-2
- UL 5085-2
KARAKTERISTIKE

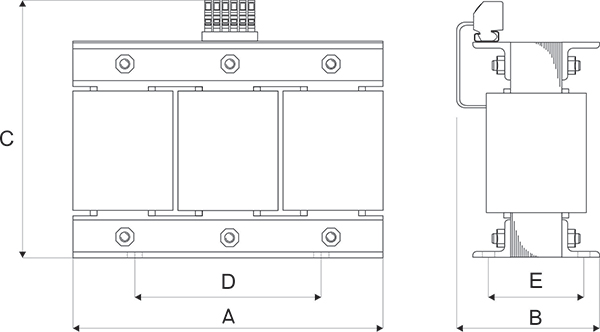

Orijentacione vrednosti dimenzija, mase i napona kratkog spoja
|
Snaga |
Primar |
Sekundar |
uk |
A |
B |
C |
D |
E |
masa |
|
(kW) |
(V) |
(V) |
(%) |
(mm) |
(mm) |
(mm) |
(mm) |
(mm) |
(kg) |
|
1 |
100-690 |
12-230 |
5.1 |
180 |
130 |
220 |
100 |
91 |
11 |
|
2 |
100-690 |
12-230 |
4.2 |
240 |
160 |
260 |
140 |
91 |
20 |
|
3 |
100-690 |
12-230 |
4.2 |
300 |
190 |
330 |
180 |
92 |
34 |
|
5 |
100-690 |
12-230 |
4.1 |
300 |
200 |
330 |
180 |
105 |
42 |
|
7 |
100-690 |
12-230 |
4 |
360 |
220 |
370 |
220 |
102 |
52 |
|
8.6 |
100-690 |
12-230 |
4 |
360 |
235 |
370 |
220 |
117 |
62 |
|
10 |
100-690 |
12-230 |
3.7 |
360 |
250 |
370 |
220 |
132 |
70 |
|
12.5 |
100-690 |
12-230 |
3.3 |
420 |
225 |
420 |
240 |
123 |
80 |
|
17 |
100-690 |
12-230 |
3 |
420 |
240 |
420 |
240 |
138 |
92 |
|
20 |
100-690 |
12-230 |
3.1 |
480 |
260 |
480 |
280 |
143 |
120 |
|
26 |
100-690 |
12-230 |
3.2 |
480 |
285 |
480 |
280 |
170 |
150 |
|
33 |
100-690 |
12-230 |
2.7 |
480 |
315 |
480 |
280 |
200 |
185 |
|
40 |
100-690 |
12-230 |
3.1 |
540 |
320 |
500 |
390 |
190 |
195 |
|
50 |
100-690 |
12-230 |
3.9 |
690 |
300 |
550 |
420 |
142 |
225 |
|
63 |
100-690 |
12-230 |
3.3 |
690 |
330 |
550 |
420 |
172 |
270 |
|
80 |
100-690 |
12-230 |
3.5 |
720 |
300 |
710 |
440 |
152 |
320 |
|
100 |
100-690 |
12-230 |
3.2 |
720 |
330 |
710 |
440 |
182 |
385 |
|
125 |
100-690 |
12-230 |
2.9 |
720 |
360 |
710 |
440 |
222 |
480 |
|
160 |
100-690 |
12-230 |
3.3 |
840 |
360 |
840 |
500 |
182 |
590 |
|
200 |
100-690 |
12-230 |
2.7 |
840 |
440 |
840 |
500 |
222 |
710 |
|
250 |
100-690 |
12-230 |
2.7 |
840 |
490 |
840 |
500 |
272 |
840 |
|
315 |
100-690 |
12-230 |
3.1 |
1020 |
500 |
1050 |
620 |
222 |
1160 |
|
400 |
100-690 |
12-230 |
2.9 |
1020 |
550 |
1050 |
620 |
272 |
1380 |
|
500 |
100-690 |
12-230 |
2.9 |
1020 |
610 |
1050 |
620 |
332 |
1640 |
*Napomena:
Za poručivanje stansdarnih vrednosti napona i snaga, definisati upit kao TMT Snaga(kVA)-Primar(V).Sekundar(V)
Primer: trofazni mrežni transformator 20kVA, 690 V primarni napon, 230V sekundarni napon. Upit definisati kao MIT 20-690.230
Za sve druge nestandardne naponske nivoe i snage, obratiti se direktnim zahtevom.
